以矩形符號繪製城牆圖徵

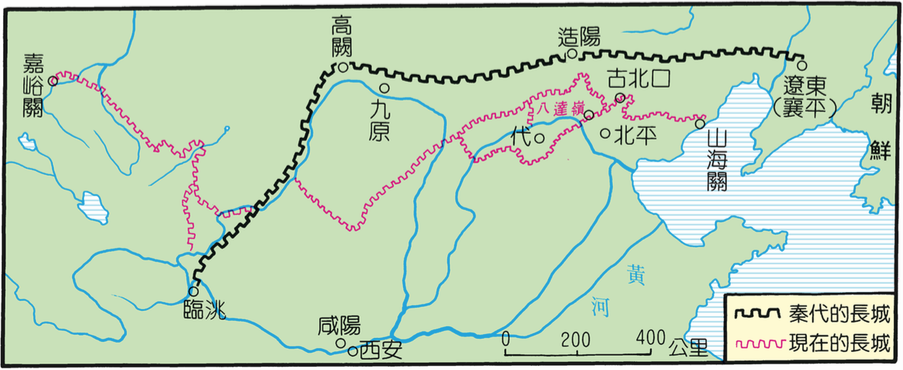

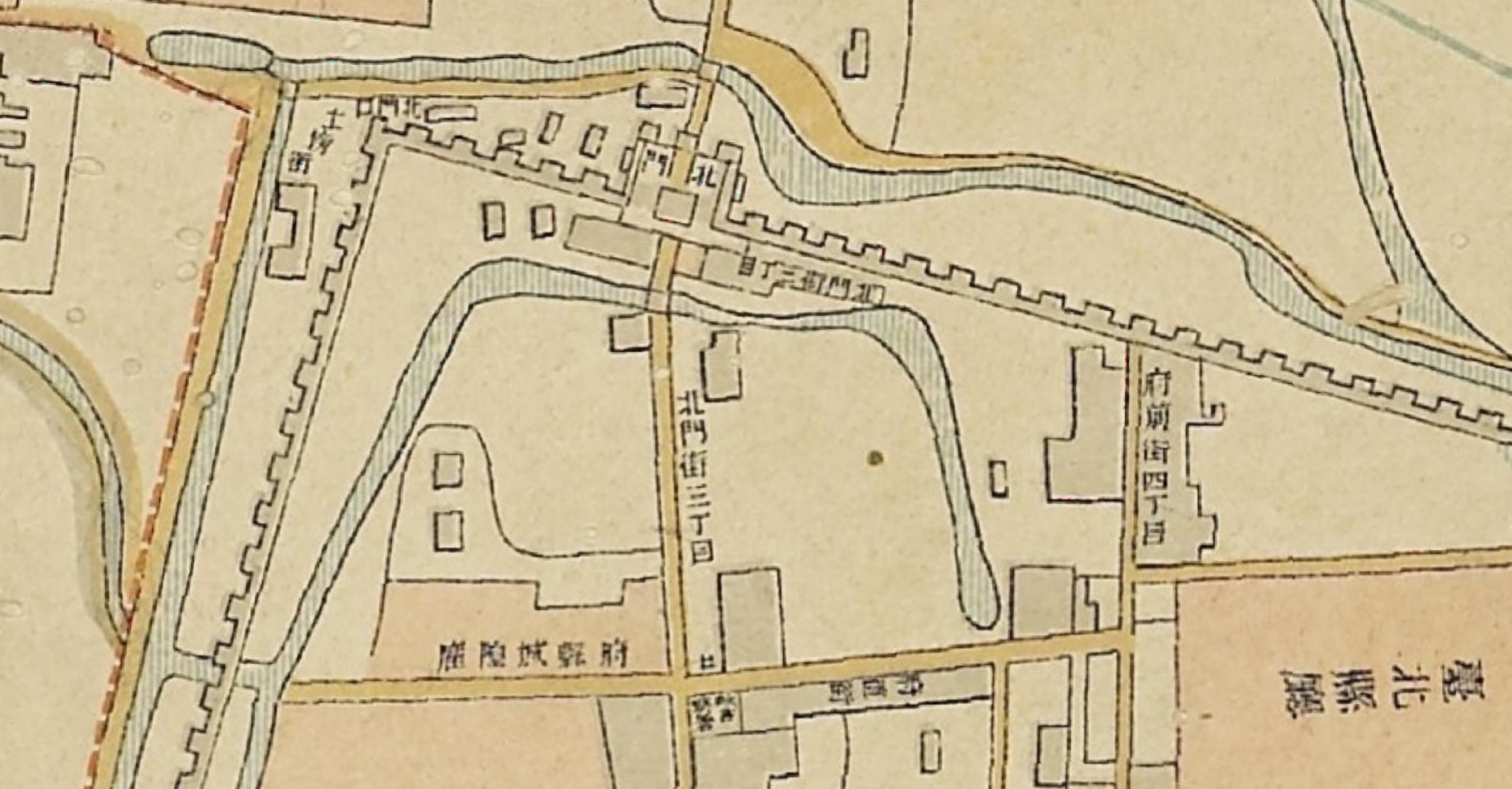

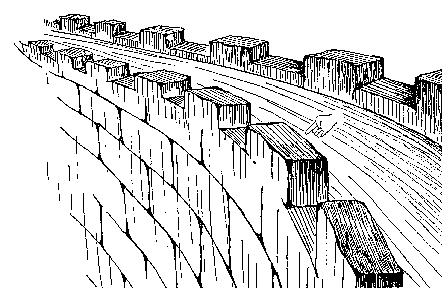

傳統地圖上繪製城牆或防禦性圍牆（例如長城）時，經常會使用連續的矩形符號（類似齒狀或垛口形狀）來表示。這種繪圖方式主要是為了直觀地模擬城牆頂部的「雉堞」，讓使用者一眼就能辨識出這是防禦性的人造建築，而非一般的等高線或道路。

然而如何運用 QGIS 軟體針對線資料繪製出類似傳統的矩形符號樣式？以下是簡要操作說明。

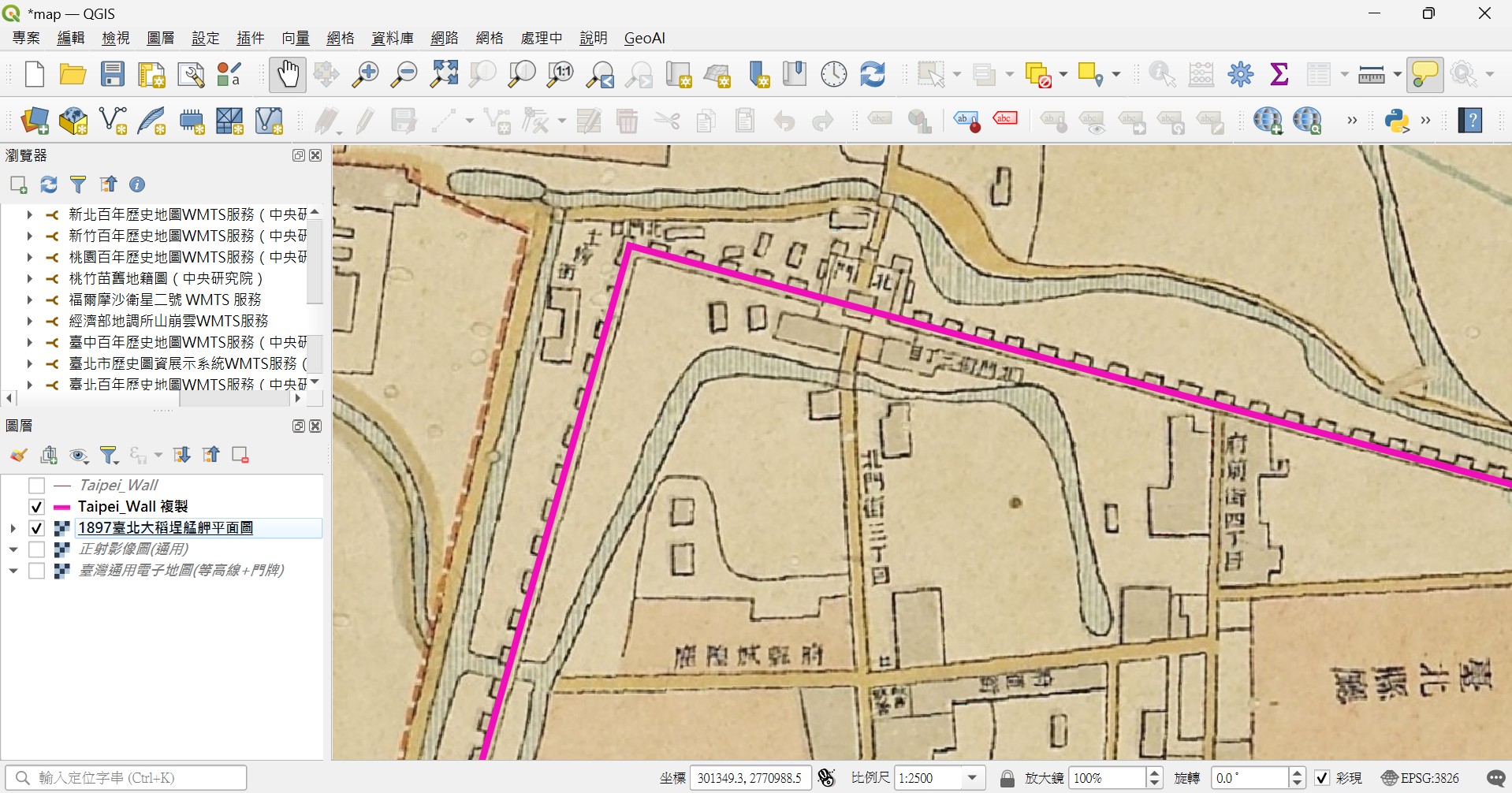

1.首先先取得既有 或者 自行數化城牆之線資料（polyline）GIS 圖層。

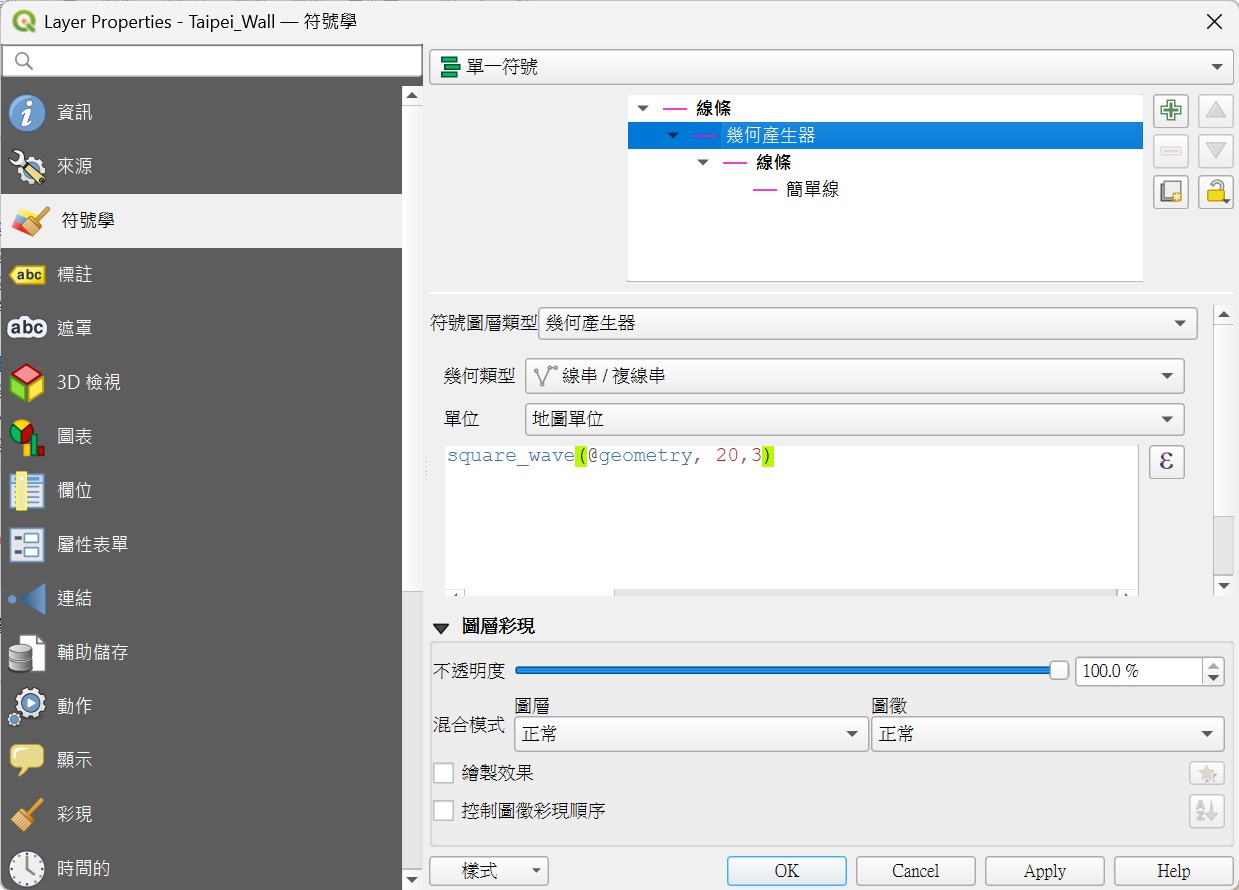

2.針對城牆圖層，進行符號設計，針對[符號圖層類型（Symbol layer type）]選擇：幾何產生器（Geometry Generator）；並且輸入 以下的表示式：square_wave(geometry, wavelength, amplitude)。

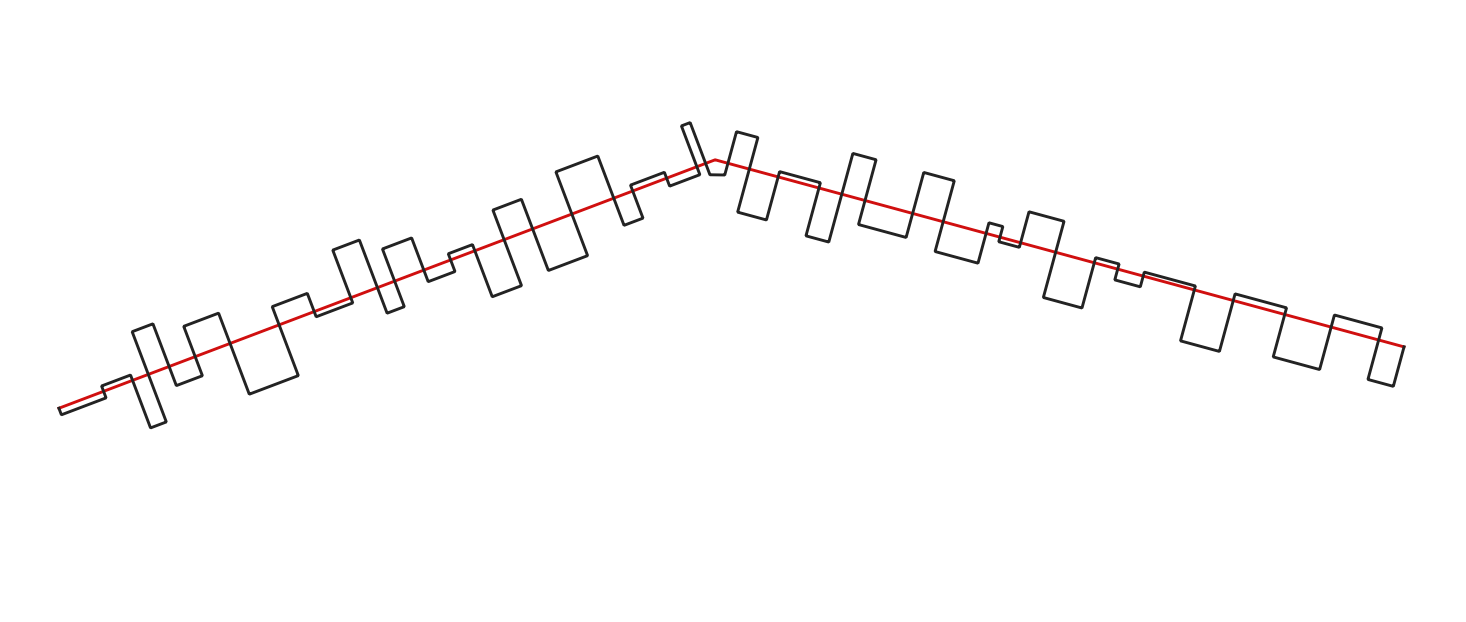

本案例中表示式：square_wave(@geometry, 20, 3)， 亦即矩形符號寬度為20，高度為3，單位可以螢幕像素或者是實際的地面（地圖）距離。

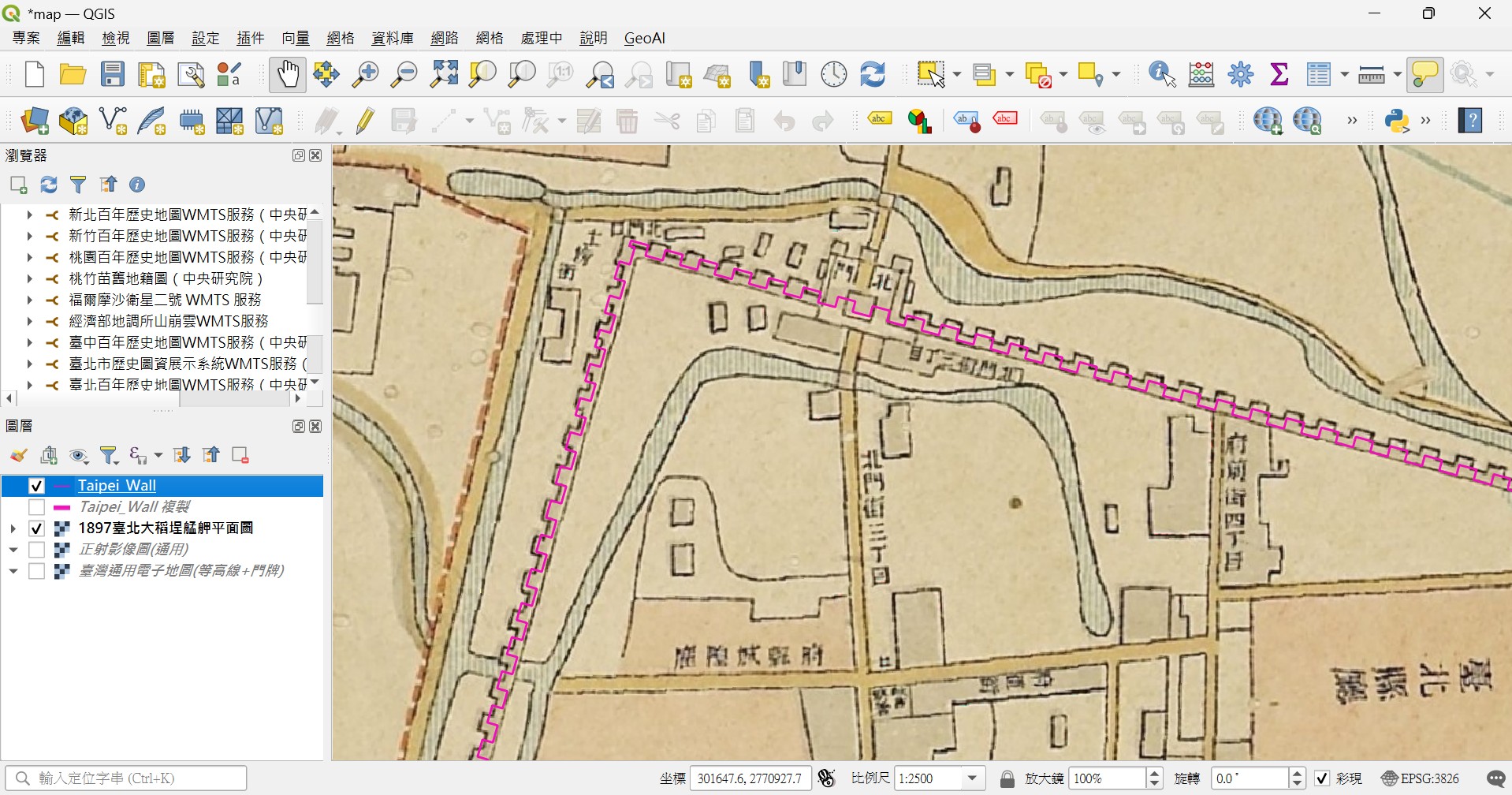

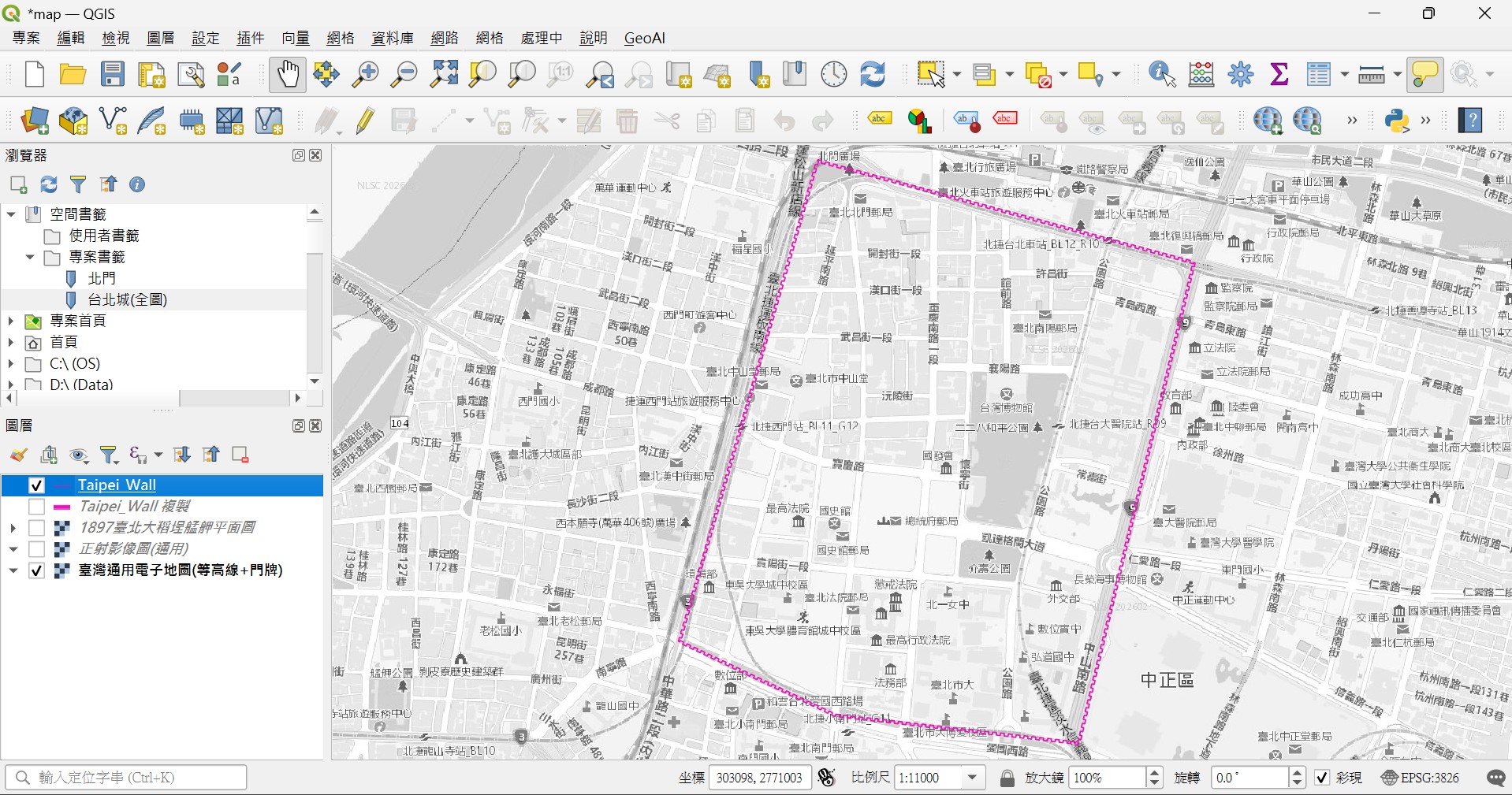

3.回到專案地圖顯示區，就可以顯示出矩形樣式的城牆線；可以進一步修改線圖徵得顏色、粗細（寬度）、透明度等等繪圖參數。

4.除了矩形，幾何產生器（Geometry Generator）還可以產生三角形、弧形、隨機三角形、隨機矩形、隨機弧形等符號，全部函式及說明如下：

• triangular_wave: Constructs triangular waves along the boundary of a geometry.
• square_wave: Constructs square/rectangular waves along the boundary of a geometry

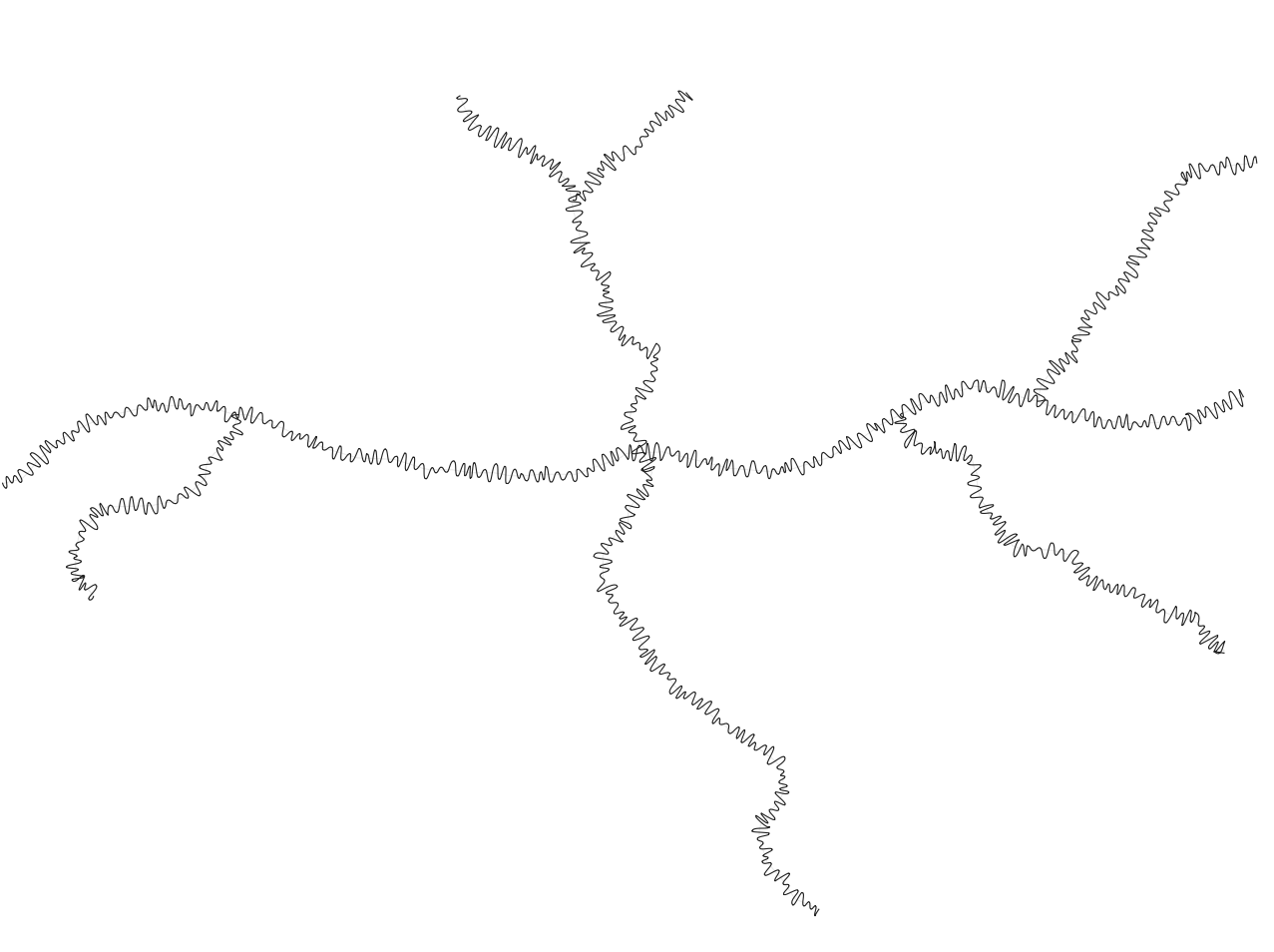

• wave: Constructs rounded (sine-like) waves along the boundary of a geometry
• triangular_wave_randomized: Constructs randomized triangular waves along the boundary of a geometry
• square_wave_randomized: Constructs randomized square/rectangular waves along the boundary of a geometry.

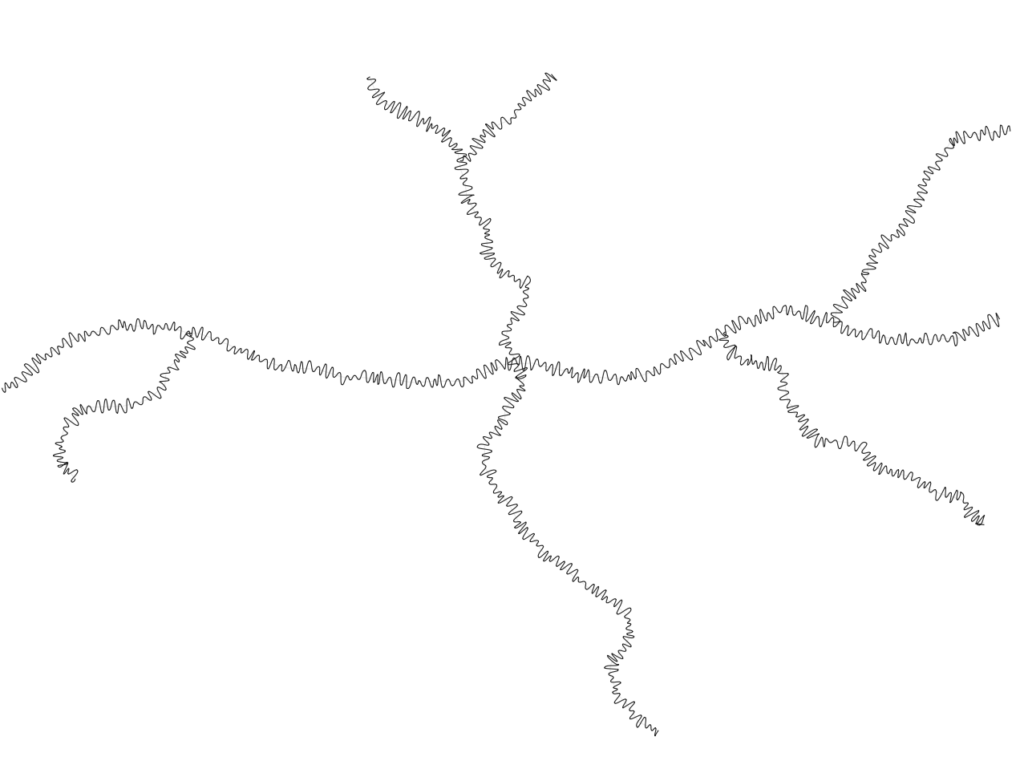

• wave_randomized: Constructs randomized curved (sine-like) waves along the boundary of a geometry
