撰文/許哲明 (軍備局生製中心第401廠測繪榮譽顧問、中華民國地圖學會監事)

法國總參謀部於1830年重組了各相關機構成立「Dépôt de la guerre」(相當我國現今的國防部軍備局)，1887年其中一部分再改組成立「陸軍地理署」(Service géographique de l’armée, SGA)，直到1940年併入「法國地理院」(l’Institut géographique national, IGN)，主要任務是負責法國本土與海外殖民地的地圖製作；2012年與「法國森林清查部」( l’Inventaire forestier national, IFN)合併成立為「法國國家地理與森林資訊院」(Institut national de l’information géographique et forestière, 仍簡稱為IGN )。

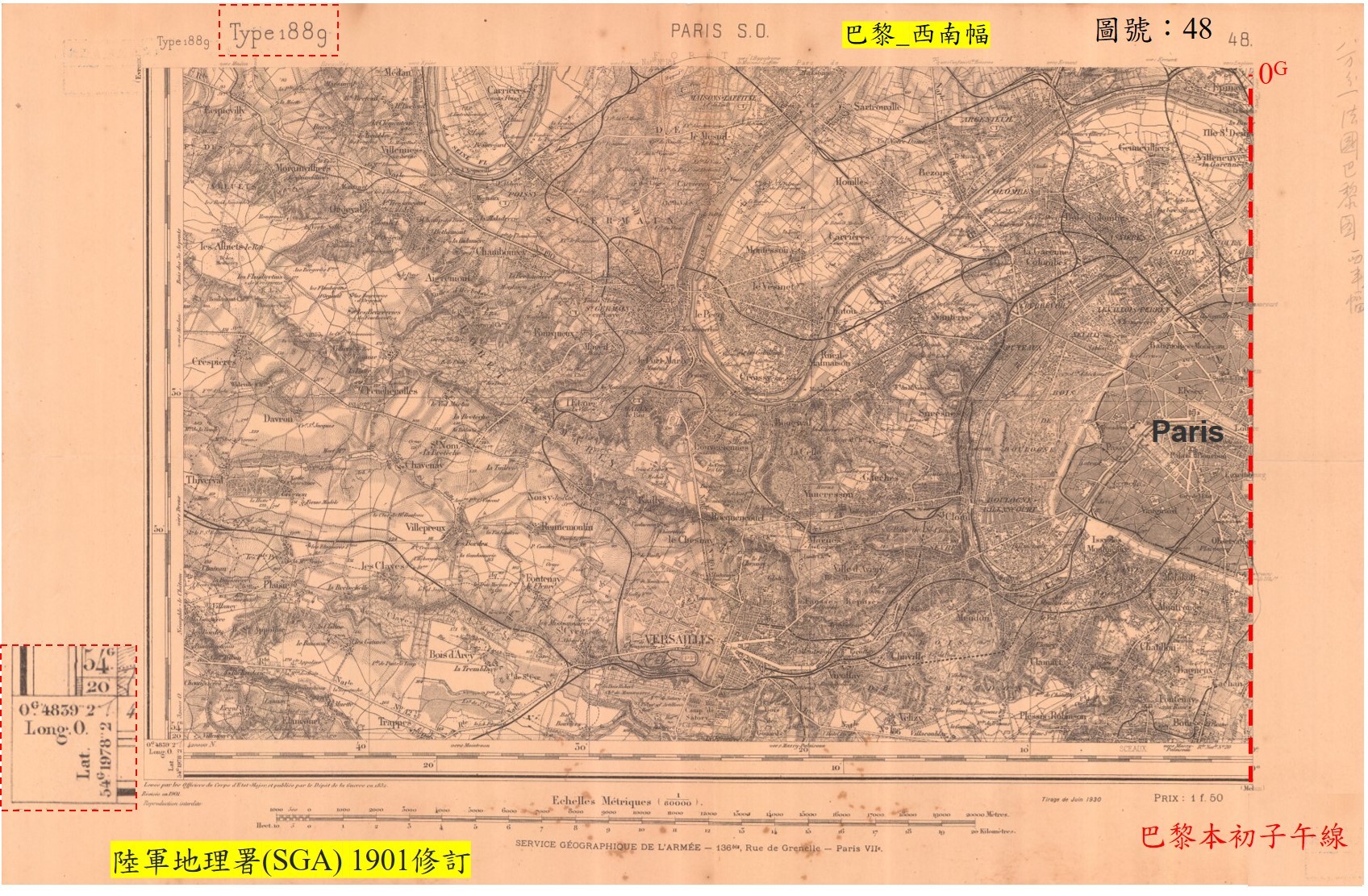

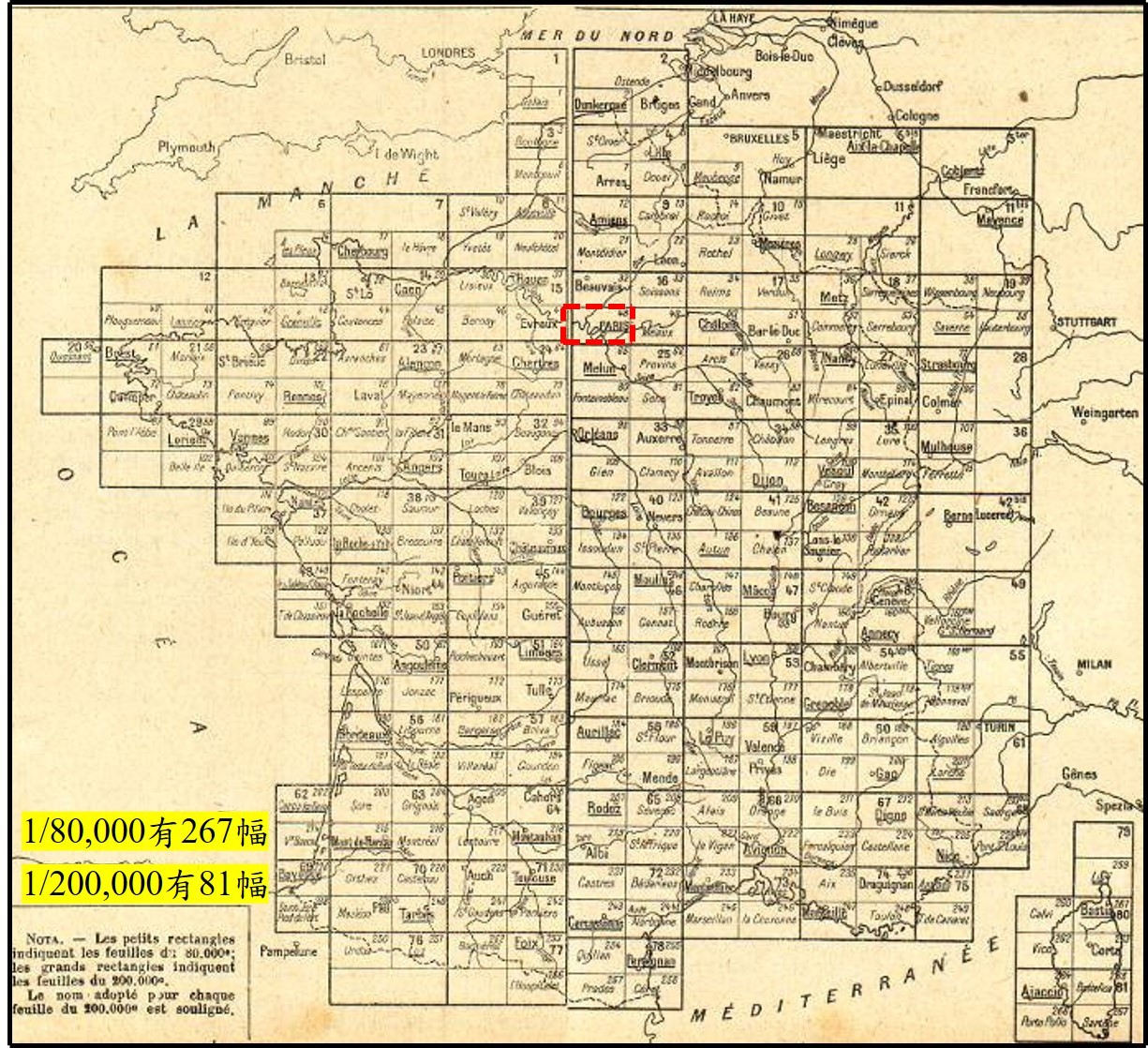

法國《八萬分一總參地形圖》(Carte d’État-Major 1:80,000)是在1875 年繪製發佈，為第一個涵蓋整個法國之軍用地形圖圖組(267幅)；參閱圖1^*1。這矩形地圖是由卡西尼地圖(Cart de Cassini, 1756-1815)演進而來的，圖幅範圍是[經差0^G98^cx緯差0^G40^c]，圖幅大小79.0cm x 50.0 cm，繪有1^c x 1^c梯度^*2(內)及1’x1’經緯度(外)雙圖框(400^G=360°)；參閱圖2^*3。1889年基於經濟上考量，更新版採四劃分幅版，此圖組稱”Type 1889”，參閱圖3。地形以暈滃(hachures)表現；單色印刷。

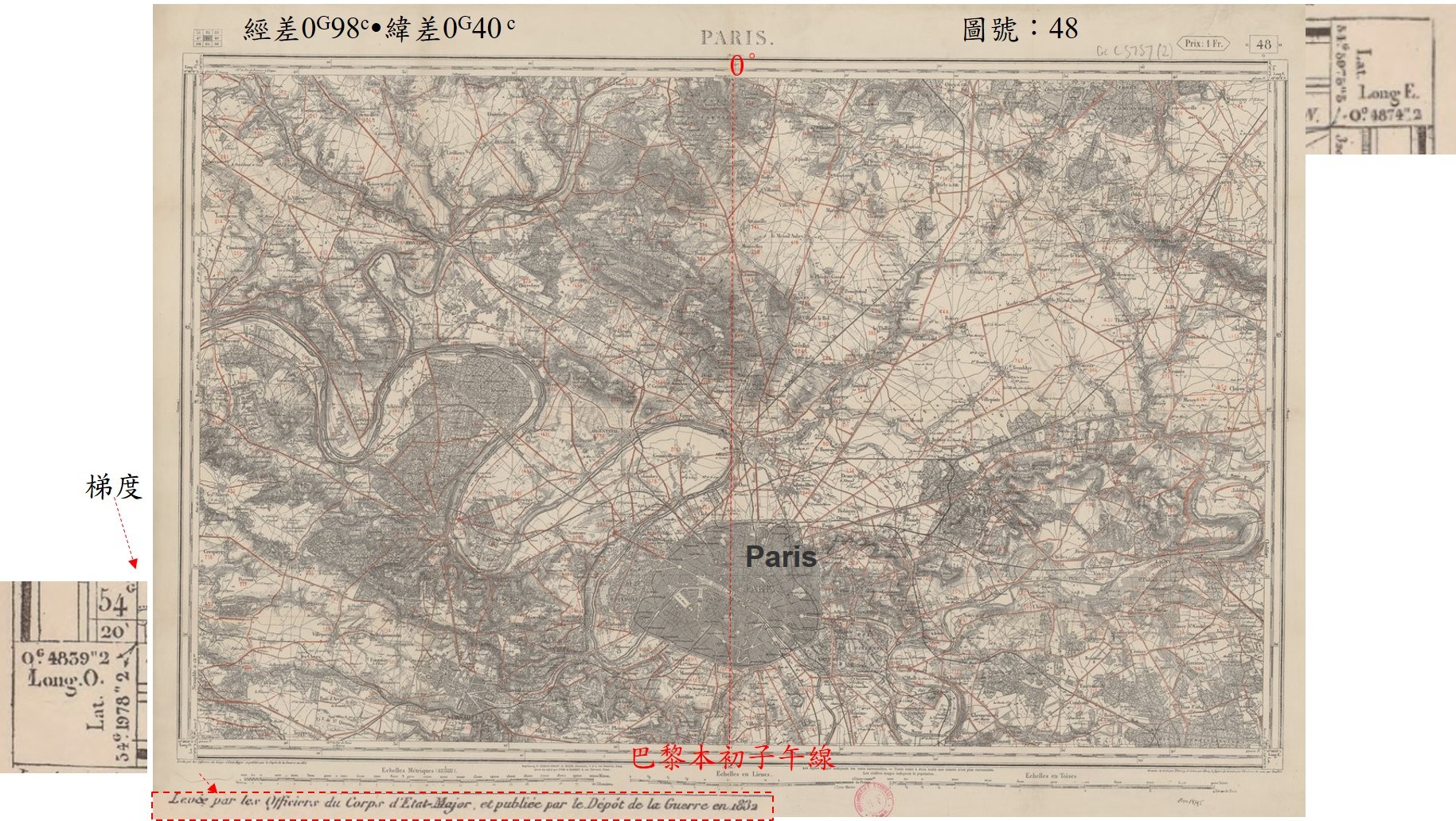

圖2.《Carte d’État-Major 1:80,000》_48Paris(1832)^*3

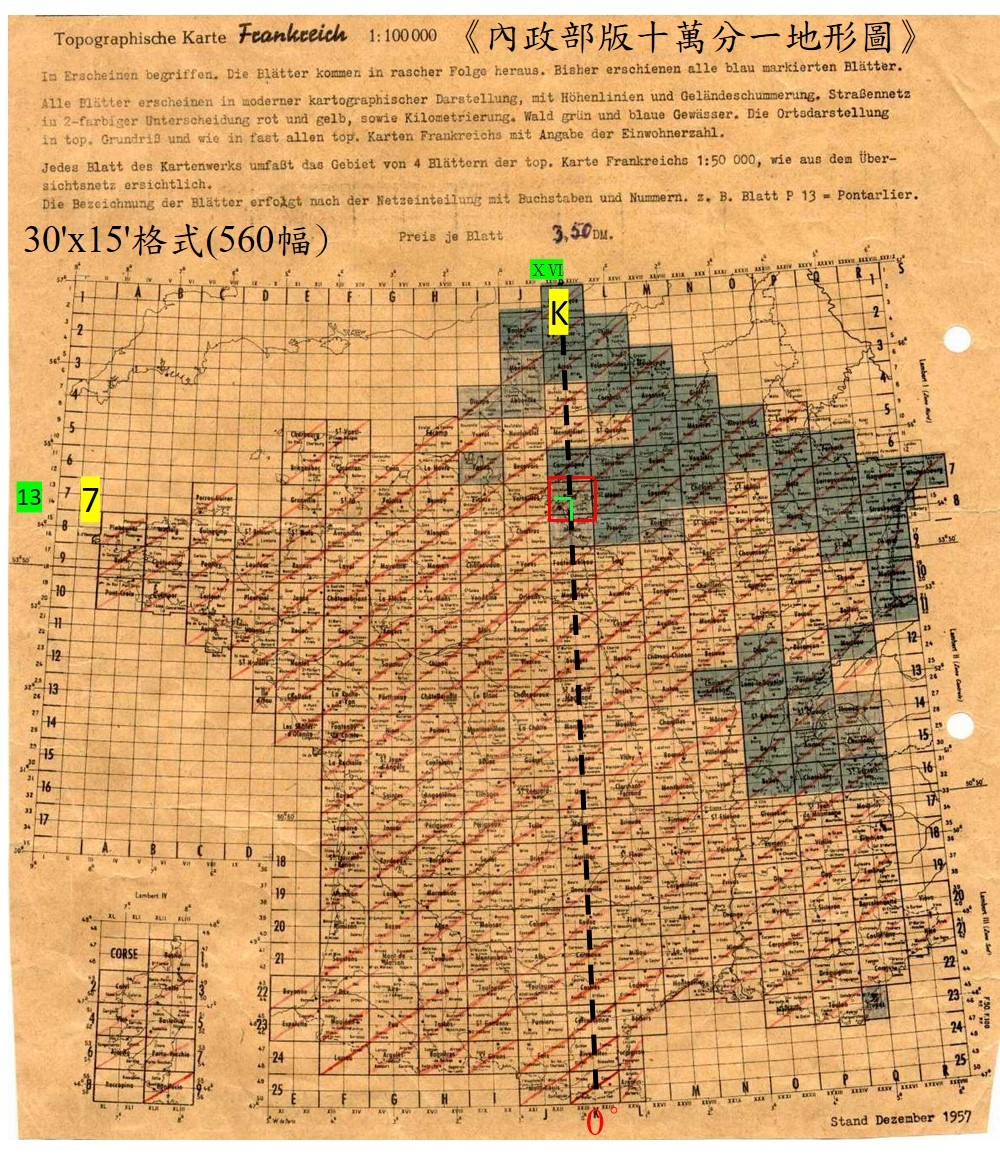

法國內政部1880年起運用總參版縮製改編發行《內政部版十萬分一地形圖》(MIS de la carte de France 1:100,000)，圖幅接合表參閱圖4。

本圖組圖幅設計表現，圖幅框與劃分(1′)框間留有四方鄰幅空間2.0cm x 2.5cm，圖內繪有5’x5’經緯線方格網；圖幅範圍是[經差30′ x緯差15′]^型一，圖幅大小39.5 cm x 28.0 cm，並標註圖幅實地大小[東西向36.8 km x南北向27.8km]；參閱圖5。採彭納投影(Bonne projection)，巴黎本初子午線(現今東經2°20’14”)；地形以暈渲表現；圖內的地名併註有人口數(紅)。

另一圖幅設計為[經差40′ x緯差20′]^型二，如圖6^*4，圖幅實地大小為[東西向50.6 km x南北向36.8km] 。

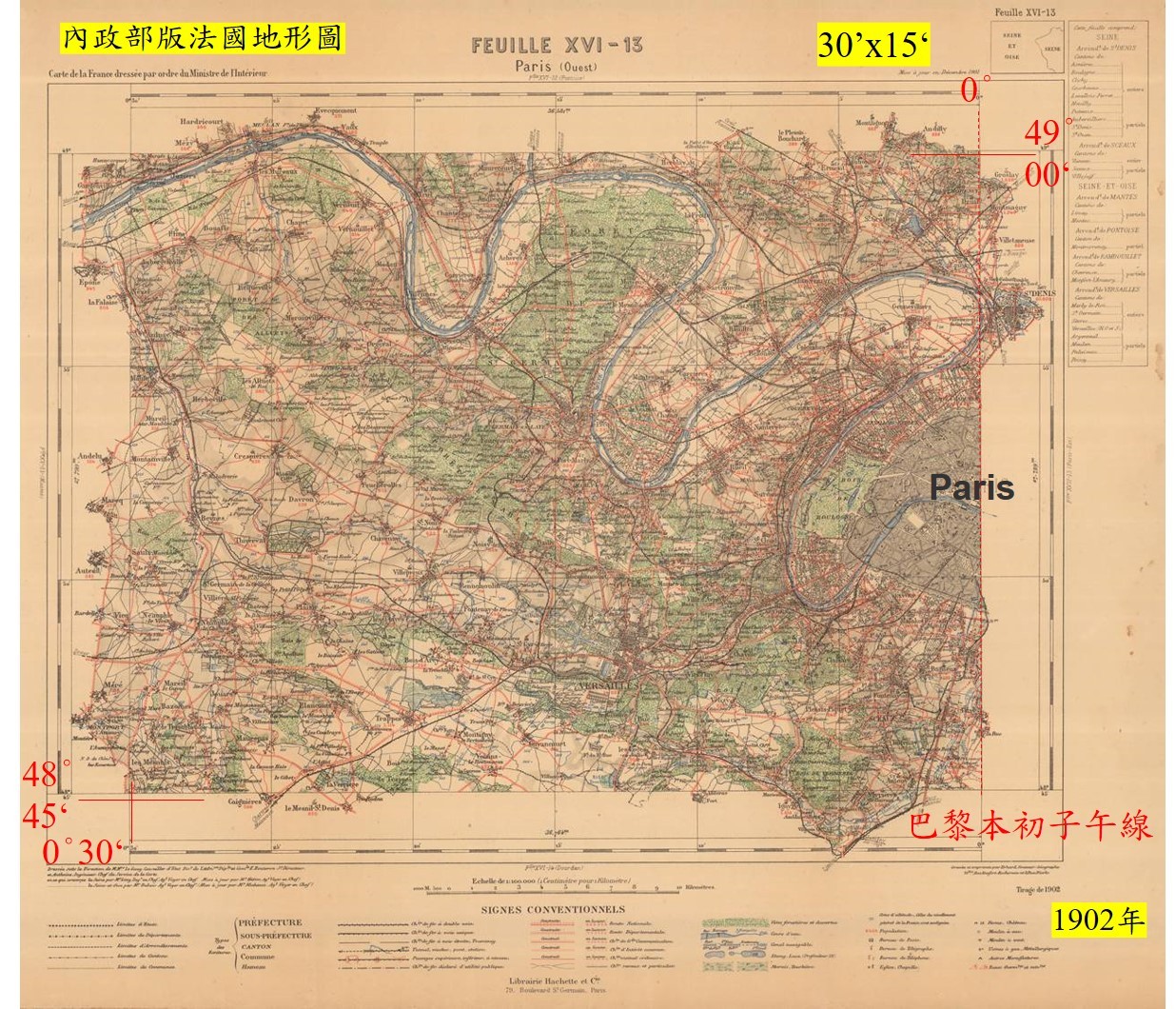

圖5.型一[30’x15′]格式_ⅩⅥ-13 Paris_西 (1902) 39.5cm x 28.0 cm

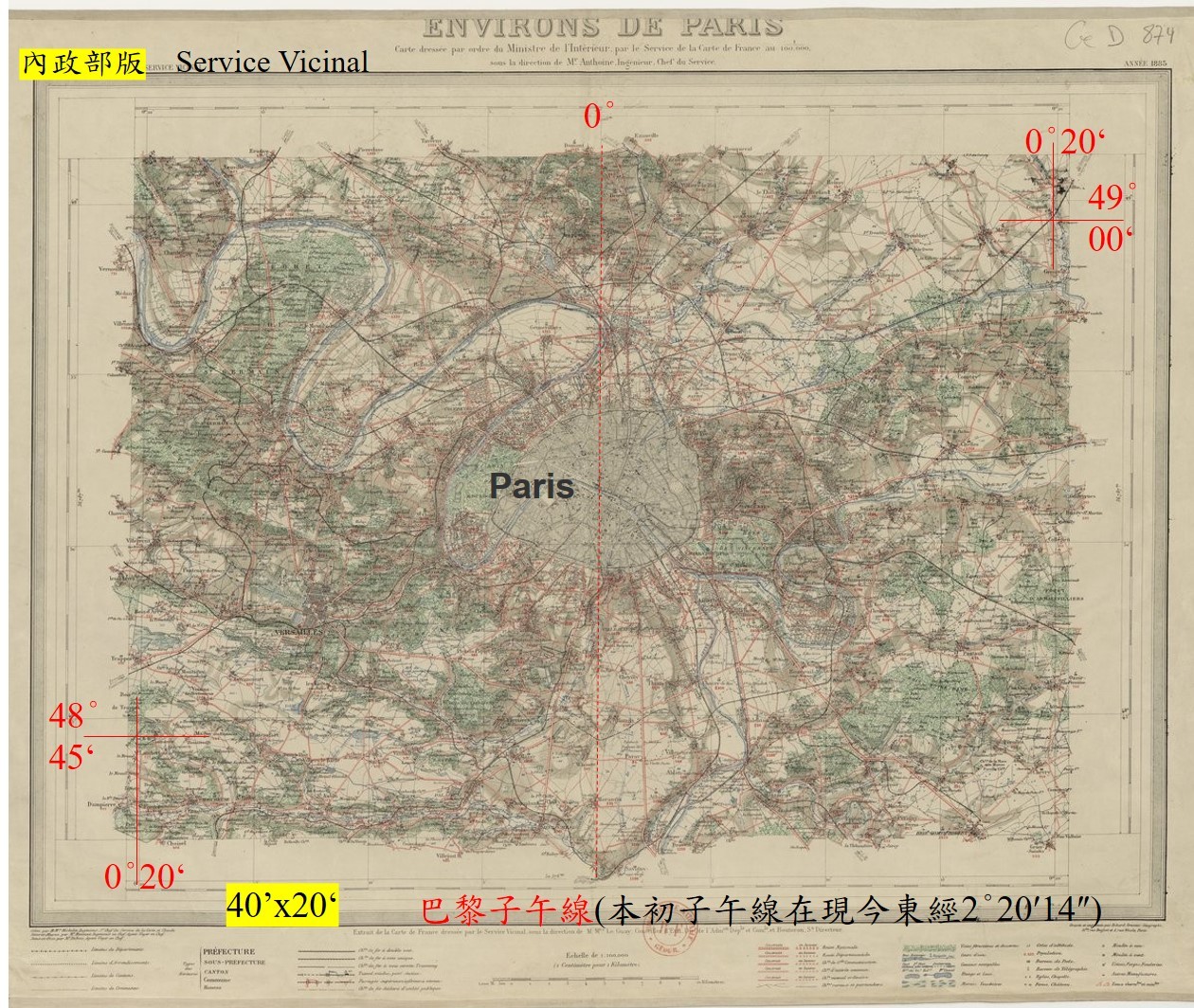

圖6.型二[40’x20′] 格式_Environs de Paris(1885)^*470.0cm x 50.0cm

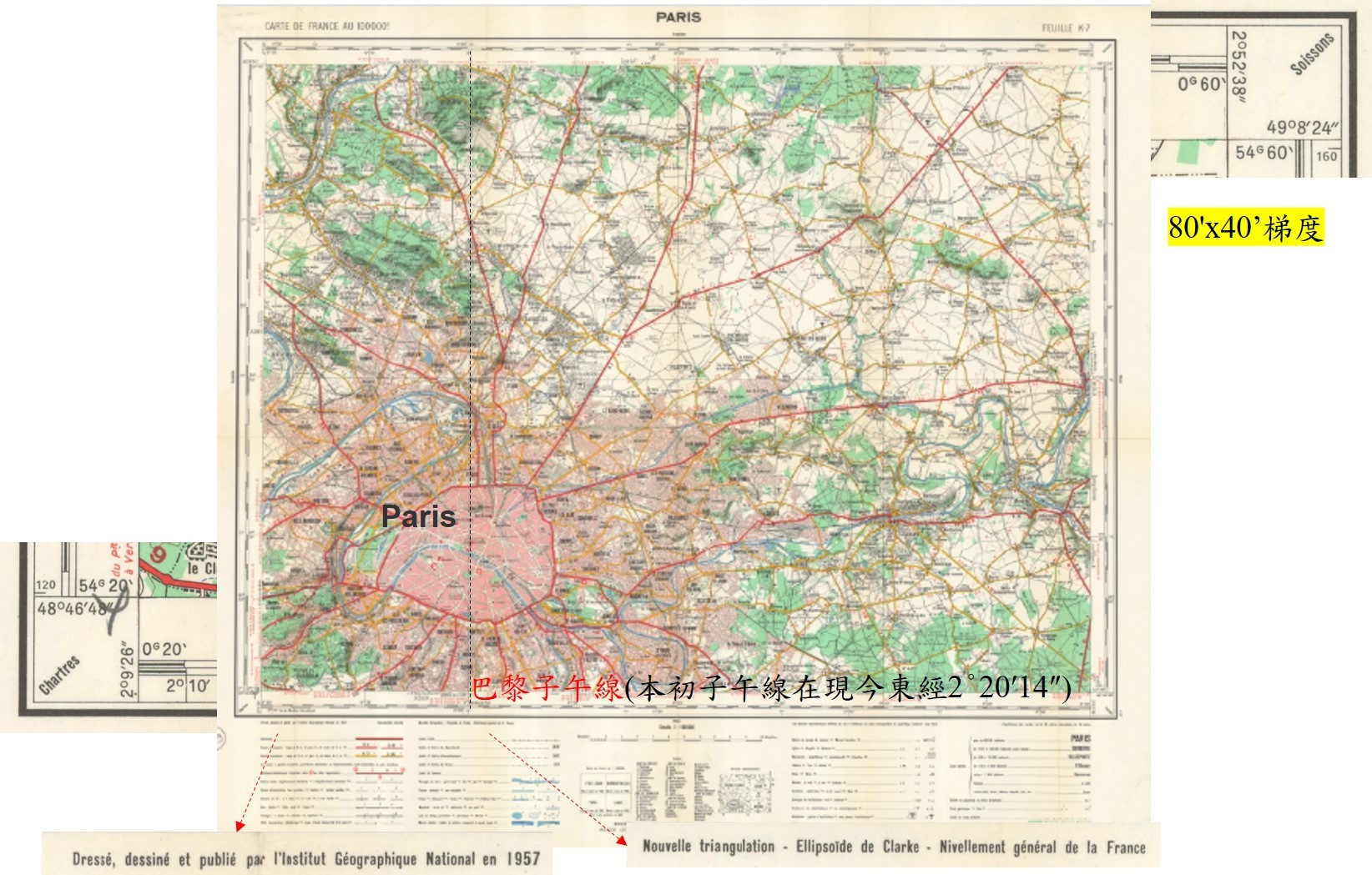

法國內政部自1922年起製作標準版(type courant 1922)，地形以等高線表現，取代了先前的暈滃；捨Bonne投影，改採用Lambert投影。1954年起新編地形圖，參閱圖7，圖幅範圍是[經差80’ x緯差40’梯度]^型三，圖幅大小53.0cm x 40.0 cm，圖內併列有巴黎子午線與格林威治子午線之1’x1’劃分框；五色印刷。

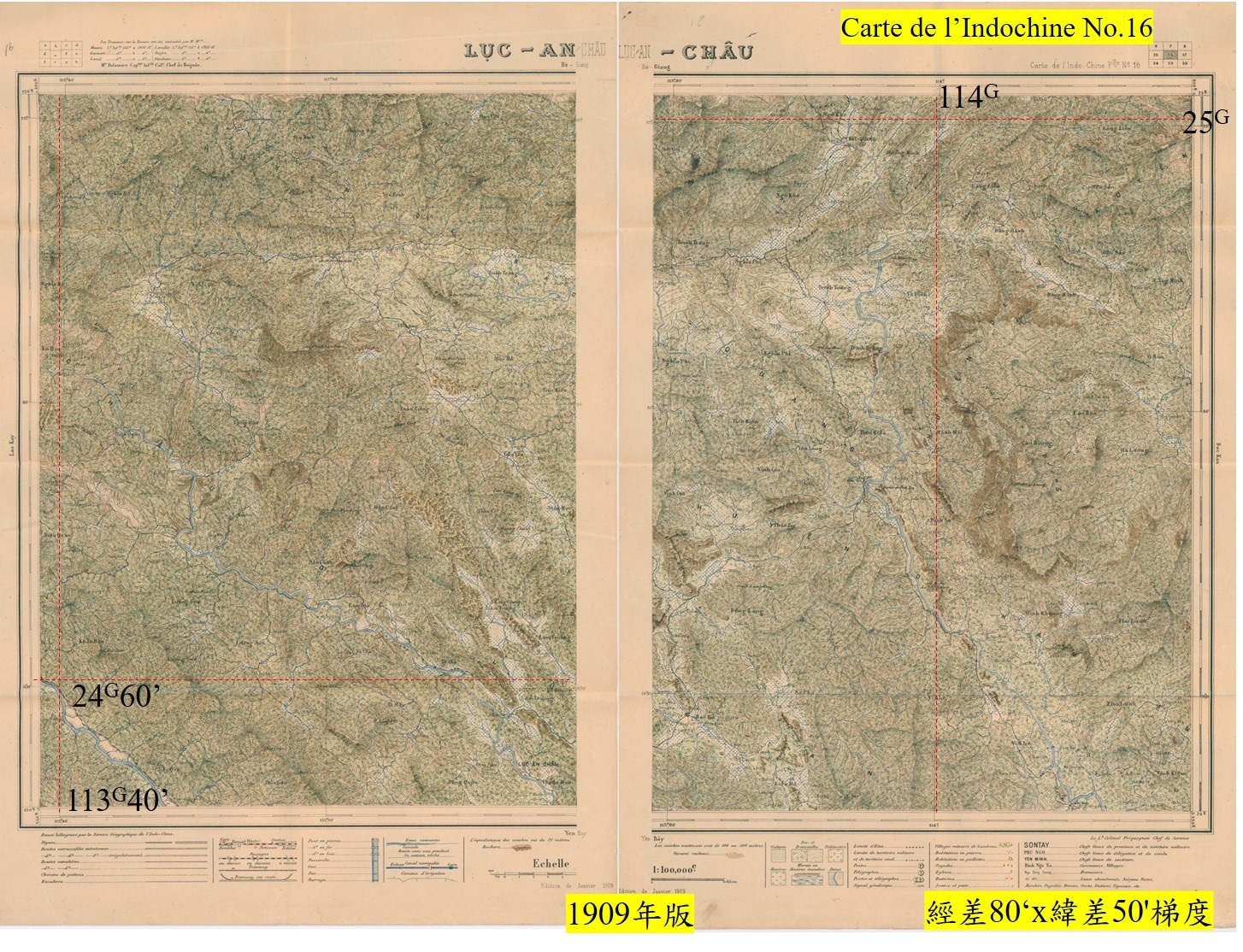

1907年由法國印支地理局(SGI)所發行的《中南半島十萬分一地形圖(Carte de l’Indochine au 1:100,000)》圖組_”half sheets([East] and [West])”^*6，此圖組亦被稱”Bonne Map“或”France Army Map“，圖幅範圍是[經差80’ x緯差50’梯度]^型四，亦是另一類型法製十萬分一地形圖，參閱圖8。地圖採用的是彭納投影(Bonne projection)；地形以等高線表現，輔以暈渲；地名併註有人口數；五色印刷。

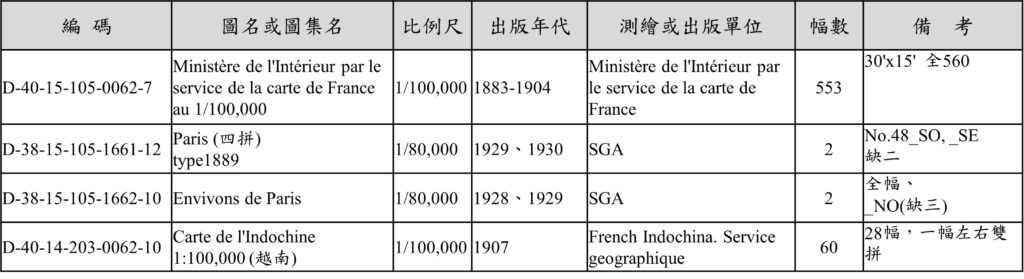

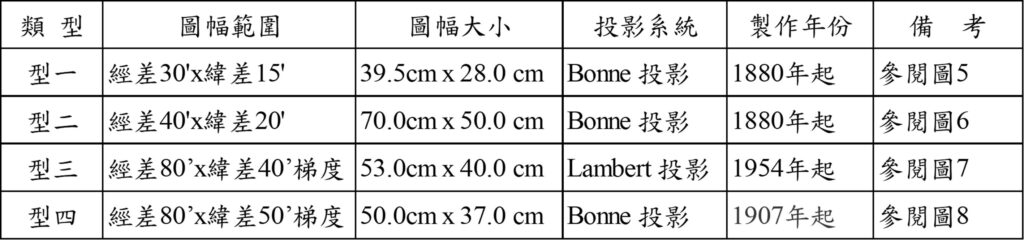

在中央研究院GIS研究專題中心與國防部第401廠執行歷史地圖數位典藏(廣惠)專案成果當中，檢整出軍版暨內政部版法國地形圖(1/80,000 & 1/100,000)圖資，參閱表1。本文所述之法國內政部版各式十萬分一歷史地圖之彙整表，參閱表2。
