繪製地形剖面圖(profile)
『地形剖面圖』即在藉由地形圖或數值高程資料上,沿某一條剖面線(profile)橫斷的地形起伏圖。在QGI軟體下可以安裝「Profile tool」外掛程式,配合平面投影之數值高程資料(DEM)圖層,就可以針對數化線段或者既有線資料(例如GPS軌跡),自動繪製出剖面圖(profile)。
備註:Selection方式若採[Selected Polyline],就直接 滑鼠點擊 在線圖層的某線段上即可,不需經過[選取線圖徵]的操作步驟。
『地形剖面圖』即在藉由地形圖或數值高程資料上,沿某一條剖面線(profile)橫斷的地形起伏圖。在QGI軟體下可以安裝「Profile tool」外掛程式,配合平面投影之數值高程資料(DEM)圖層,就可以針對數化線段或者既有線資料(例如GPS軌跡),自動繪製出剖面圖(profile)。
備註:Selection方式若採[Selected Polyline],就直接 滑鼠點擊 在線圖層的某線段上即可,不需經過[選取線圖徵]的操作步驟。
根據2015年公布之「海岸管理法」第六條規定,中央主管機關內政部應建立海岸地區之基本資料庫,定期更新資料與發布海岸管理白皮書,並透過網路或其他適當方式公開,以供海岸研究、規劃、教育、保護及管理等運用。
根據上述規定,內政部轄下營建署定期公布臺灣自然海岸及人工海岸線長度資訊及GIS圖層,以確保落實「自然海岸零損失」之政策目標。
臺灣自然與人工海岸線GIS圖層下載:https://goo.gl/YfyVBW
NASA EOSDIS Worldview網站(https://worldview.earthdata.nasa.gov/)提供各種對地觀測衛星資料,包括:影像與分析數據。
Worldview網站所呈現的圖層亦發佈成WMTS服務,可以透過QGIS軟體介接使用。
服務網址:https://gibs-a.earthdata.nasa.gov/wmts/epsg4326/best/wmts.cgi?
由於測繪精度與方法限制,來自不同單位所產製的資料,往往套疊時會有位置上的偏差,特別是向量資料與影像圖層上下套疊時,位置偏移情況就很顯著,最常見的情況就是地籍圖套疊正射影像或者電子地圖套疊衛星影像時;解決上述方式,正規作法是確認誤差來源,並修正原始資料位置。實務上,除了資料使用者往往無法清楚誤差來源,且僅是為了製作報告或成果地圖時,希望圖面上呈現可以GIS圖層之間相互整合,而並想更動原始資料,因此會有微調(平移)影像圖層位置的需求。
QGIS 2.x版有一個名為「rasmover」外掛程式可以解決上述問題,然而安裝似乎會出現問題;本文介紹一個簡單方式,達到同樣效果。
1.首先觀察並量測圖層之間的偏移量,一般利用道路中心線、交叉路口或地籍界線等明顯可視地理特徵來估算偏移量。
2.因為不希望更動到原始影像資料或額外產生一份影像檔案,因此利用[影像]->[其他]->[建立虛擬影像(目錄)],建立一個虛擬影像檔案(副檔名為*.vrt),檔案本身是文字檔,所佔容量很小。
3.我們不直接修改影像檔案檔頭或者坐標定義檔(world file),而是用文字編輯器開啟上一步驟產生的虛擬影像檔案(vrt檔案),並針對起始坐標數值( <GeoTransform> </<GeoTransform>之間)進行人工編修。以下圖為例:270120.12099999998表示是影像左上角X軸坐標數值,2763097.9150000000表示是影像左上角Y軸坐標數值,為了讓影像向東(向右)平移10公尺,則將270120.12099999998數值改為270130.12099999998後存檔。
4.回到QGIS專案,載入vrt檔案,就會發現影像往右平移10公尺,與向量圖資可以正確套疊;這個方法好處是,如果重新載入原始圖檔,則依然保持原樣,不會異動到原始數據本身,同時一個影像檔可以製作出多個平移量的vrt檔,提供不同情況下使用。
GIS分析中經常會為了簡化問題,將多邊形幾何中心(點資料)來代表多邊形(面資料);幾何中心是centroid,亦稱為形心。不過,幾何中心不一定落在多邊形的內部,例如 凹多邊形或中空多邊形的幾何中心就有可能落在多邊形外部。
在QGIS軟體中,最常用於計算多邊形幾何中心的操作方式是[向量]->[幾何工具]->[多邊形質心],不過從下圖北北基縣市界資料為例,新北市的幾何中心計算結果會落在臺北市內,有時候會對於後續的GIS資料處理(例如spatial join)或分析造成困擾。
要解決上述問題,可以安裝realcentroid外掛程式(plugin):
利用realcentroid外掛程式所計算出來的行心,則都會確保在對應的多邊形內,同時會將多邊形的屬性資料都複製到行心(點)的屬性表當中。
參考資料:
在生態學領域特別是針對野生動物研究,越來越多科學家過無線電發報器或GPS定位紀錄動物時空活動歷程,倘若要運用GIS進一步進行動物移動分析,例如:計算活動範圍(home range),可以在QGIS軟體安裝AniMove外掛程式(plugin)。
1.安裝完成後,前往[地理運算]->[選項]面板,將AniMove Activate起來。

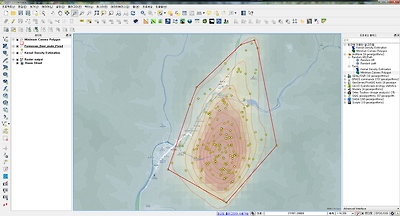

2.[地理運算]->[工具箱]會新增AniMove 4個演算法,其中最常用是核心密度估算(Kernel Density Estimation) 及最小多邊形 (minimum convex polygon, MCP) 法,估算動物活動範圍(home range) 。
參考資料:
Worldpop(http://www.worldpop.org 或 http://www.worldpop.org.uk)是一個起源於英國的國際學術組織,運用人口統計、GIS、遙感影像及大數據分析,建立細緻的全球人口網格化資料(亞洲、非洲及南美州等地可以達100米解析度),並採用Open Data(CC4.0 License)釋放資料,便於GIS相關系統應用或研究分析使用。
農航所各版次正射影像是採用TWD97 TM2坐標系統(EPSG:3826),而一般WMS服務則是使用WGS 84(EPSG:4326),雖然設定EPSG:4326呼叫農航所正射影像WMS服務仍可以取用到圖資,但因為坐標系統轉換過程中,會使影像產生微小的旋轉角度,以致於圖幅周邊有產生細微黑邊現象(如下圖)。
解決上述問題方式很簡單,則是將QGIS專案(地圖)坐標系統設成EPSG:3826,並開啟自動坐標轉換功能;之後在加入WMS圖層時,一併將取用圖層坐標系統為「TWD 97/TM2 zone12」即可。
備註:
在實務工作上,利用QGIS操作GIS作業時需要定位外業測量所獲得的點坐標,可能是將地圖移動放到該坐標位置或者是在既有圖層中建立一個點資料,上述兩項工作可以透過外掛程式(plugin)輕易完成。
1.ZoomToCoordinates Plugin
下載安裝「ZoomToCoordinates」外掛程式,其功能類似ArcGIS軟體「Go to XY」工具。
使用時輸入坐標(配合設定專案的坐標系統),可以選擇「Zoom to point」、「Pan to point」、「Flash point」操作方式,查看特定坐標位置所在地點。
2.NumericalDigitize Plugin
下載安裝「NumericalDigitize」外掛程式。
針對點資料,在「數位化工具欄」點選[Numerical Digitize],可以連續鍵入坐標數值(配合設定專案的坐標系統)新增點位(點資料)。
